ГРПШ(Н) – 300 с регулятором РДУ32

Описание

Газорегуляторный пункт с одной линией редуцирования и байпасом ГРПН-300 с регулятором давления РДУ-32, предназначенный для эксплуатации в коммунально-бытовых газовых сетях, системах газоснабжения сельскохозяйственных и промышленных объектов.

Функциональное назначение ГРПН-300 - редуцирование высокого или среднего газового давления на низкое, поддержание давления на заданном уровне. Основная линия редуцирования ГРПН 300 состоит из входного крана, газового фильтра, регулятора давления газа, выходного крана. При проведении работ по ремонту оборудования для подачи газа потребителям используется байпас (обводная линия, состоящая из запорного крана, регулирующего крана, манометра).

По запросу предоставляется схема,сертификат,разрешение, паспорт.ГРПШ-300,ГРПН-300 купить можно воспользовавшись формой обратной связи,либо позвонить по тел. 8(8452)68-05-43,76-10-26,76-10-17

Технические характеристики

Наименование ГРПН-300
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДУ-32
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа  1,2 — 3,0
 Пропускная способность, м³/ч, при входном давлении, Мпа:  РДУ-32
 При Рвх: 0,05 МПа 23
 При Рвх: 0,1 МПа  35
 При Рвх: 0,2 МПа  65
 При Рвх: 0,3 МПа 77
 При Рвх: 0,4 МПа 97
 При Рвх: 0,5 МПа 129
 При Рвх: 0,6 МПа  155
 При Рвх: 0,7 МПа 174
 При Рвх: 0,8 МПа 206
 При Рвх: 0,9 МПа 232
 При Рвх: 1,0 МПа 258
 При Рвх: 1,1 МПа -
 При Рвх: 1,2 МПа  300
 Неравноммерность регулирования, %  ±10
 Диапазон настройки срабатывания, кПа:
 При повышении входного давления, кПа:  1,65 — 3,7
 При понижении входного давления, кПа:  0,01 — 0,015
 Клапан предохранительный сбросной встроенный
 Давление начала срабатывания сбросного клапана, кПа  3,5
 Температура окружающего воздуха, °С  -40...+60
 Система обогрева  ГАЗОВОЕ «ДА» / «НЕТ»
 Расход для системы обогрева, м³/ч  0,05±15%

 Присоединительные размеры:

входного патрубка, мм

выходного патрубка, мм

импульса, мм

 Ду 32 Ду 50 Ду 15
 Соединение: входного патрубка, выходного патрубка, импульса  Сварное, по ГОСТ 16037-80
 Межремонтный интервал (ТР, ТО)  3
 Средний срок службы, лет  15
 Назначенный срок службы, лет  40
 Масса, кг  75

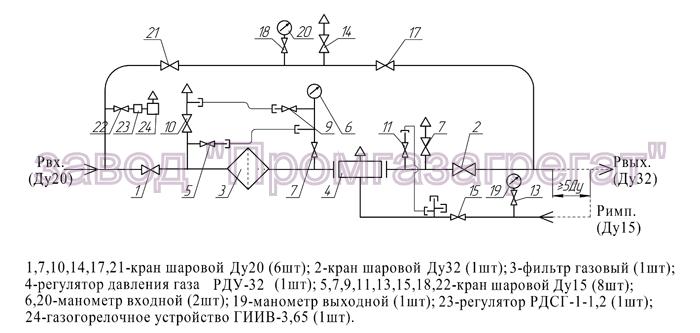

Функциональная схема ГРПН-300

grpn-300

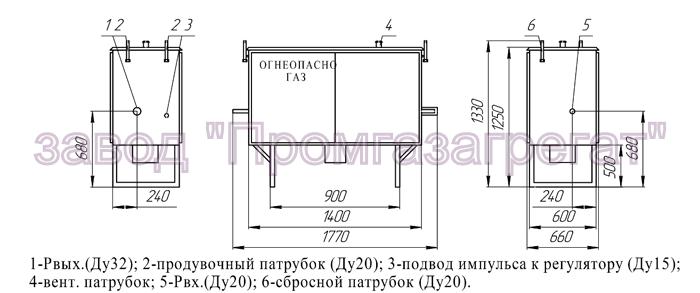

Габаритный чертеж

grpn-300
