ГРПШ-07-1У1

Описание

Газорегуляторный пункт шкафной ГРПШ-07-1У1,одной линией редуцирования и байпасной линией и одним выходом в составе регулятора РДНК-1000 предназначены для систем газоснабжения бытовых объектов в качестве самостоятельных ГРП для редуцирования среднего или высокого давления газа на более низкое, автоматического поддержания давления на выходе на заданном уровне независимо от изменения давления на входе или расхода газа, а также автоматического прекращения подачи газа при аварийных отклонениях давления от указанных значений.

Возможна эксплуатация в бесперебойном режиме работы при условиях окружающей среды от -40°С до +60°С и относительной влажности 98% при температуре +35°С.

По запросу предоставляется схема,сертификат,разрешение, паспорт.ГРПШ-07-1У1 купить можно воспользовавшись формой обратной связи,либо позвонить по тел. 8(8452)68-05-43,76-10-26,76-10-17

 Технические характеристики

Наименование параметра

ГРПШ-07-1У1

Тип регулятора давления газа

РДНК-1000

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, оС

-40…+60

Диапазон настройки давления газа на выходе, Рвых, кПа

2..5

Неравномерность регулирования, %

+/-10

Максимальное входное давление, Рвх, МПа

0,6

Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа

1,9...5,5

Диапазон настройки давления срабатывания отключ. устройства, кПа

-

при пониж. Рвых

(0,2…0,5)*Рвых

при повыш. Рвых

(1,2…1,8)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:

-

0,05 МПа

56

0,1 МПа

104

0,3 МПа

360

0,6 МПа

720

1,2 МПа

-

Присоединительные размеры:



входного патрубка, мм

Ду 50

выходного патрубка, мм

Ду 65

импульса, мм

Ду 20

Соединение входного и выходного патрубков, импульса

сварное по ГОСТ 16037-80

Срок службы, лет

15

Масса, кг (не более)

100

Масса, кг (не более)

80

с обогревом

90

с узлом учета

120

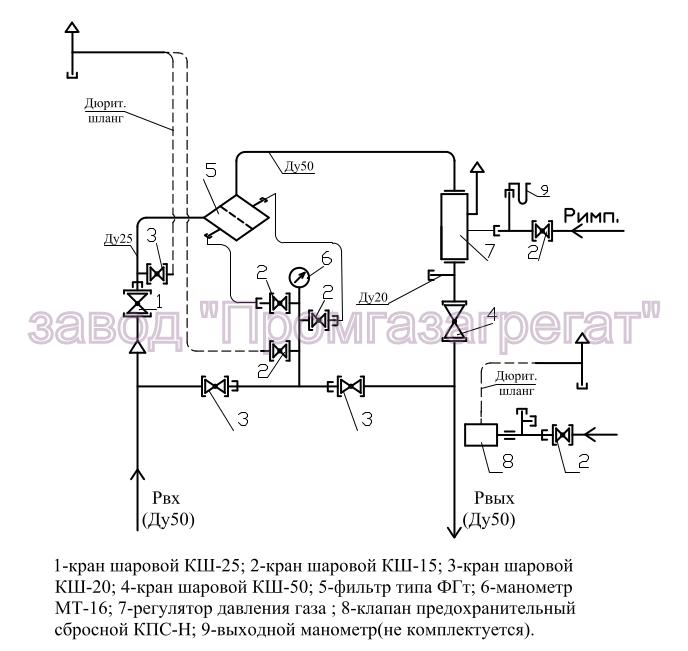

Функциональная схема ГРПШ-07-1У1

grpsh-07-u1

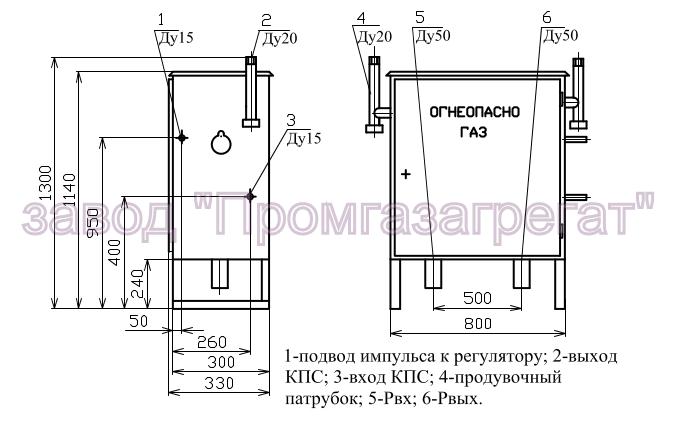

Габаритный чертеж

grpsh-07-u1 габаритные размеры
