ГРПШ-А-02

Описание

ГРПШ-А-02  - газорегуляторный пункт шкафной изготавливается на регуляторах давления газа РДНК-50  имеет две линии редуцирования: основная и резервная (применяется в случае ремонта  оборудования на основной линии). Применяется в системах газоснабжения промышленных и жилищно-коммунальных объектах для понижения высокого давления на входном газопроводе на низкое или среднее давление адаптированное для источника потребления, а также поддержания в заданных интервалах.

По запросу предоставляется схема,сертификат,разрешение, паспорт.ГРПШ-А-02 купить можно воспользовавшись формой обратной связи,либо позвонить по тел. 8(8452)76-10-26,76-10-17

Технические характеристики

Наименование ГРПШ-А-02
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДНК-50
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа  2,0 — 3,5
 Пропускная способность, м³/ч, при входном давлении, Мпа:  РДНК-50
 При Рвх: 0,1 МПа 120
 При Рвх: 0,2 МПа  300
 При Рвх: 0,3 МПа  500
 При Рвх: 0,4 МПа  600
 При Рвх: 0,5 МПа 700
 При Рвх: 0,6 МПа  800
 При Рвх: 0,7 МПа  800
 При Рвх: 0,8 МПа 800
 При Рвх: 0,9 МПа 800
 При Рвх: 1,0 МПа 900
 При Рвх: 1,1 МПа 900
 При Рвх: 1,2 МПа 900
 Неравноммерность регулирования, %  ±10
 Диапазон настройки срабатывания, кПа:
 При повышении входного давления, кПа:  2,9 — 5,1
 При понижении входного давления, кПа:  1,1 — 1,9
 Клапан предохранительный сбросной встроенный
 Давление начала срабатывания сбросного клапана, кПа  0,4 — 0,7
 Температура окружающего воздуха, °С  -40...+60
 Система обогрева  ГАЗОВОЕ «ДА» / «НЕТ»
 Расход для системы обогрева, м³/ч  0,05±15%

 Присоединительные размеры:

входного патрубка, мм

выходного патрубка, мм

импульса, мм

 Ду 50 Ду 50 Ду 15
 Соединение: входного патрубка, выходного патрубка, импульса  Сварное, по ГОСТ 16037-80
 Межремонтный интервал (ТР, ТО)  3
 Средний срок службы, лет  15
 Назначенный срок службы, лет  40
 Масса, кг  150

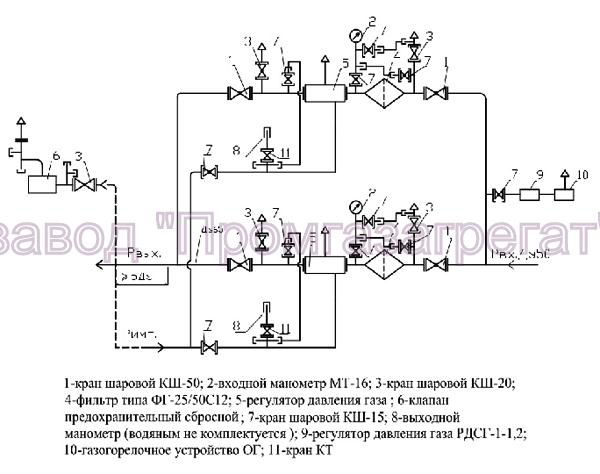

Функциональная схема ГРПШ-А-02

grpsh-a-02-1s

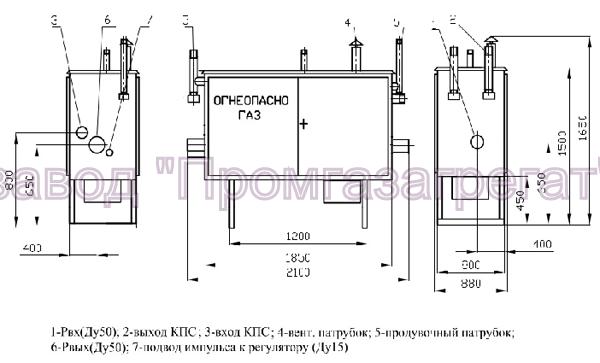

Габаритный чертеж

grpsh-a-02-2s габариты
