ГРПШ-32-2У1

Описание

Газорегуляторный пункт ГРПШ-32-2У1 на базе двух регуляторов РДНК-32 с основной линией редуцирования и резервными линиями используется для редуцирования высокого и среднего давления газа на более низкое, автоматического поддержания давления на выходе в указанных пределах независимо от изменений давления на входе и расхода газа, прекращения подачи газа при аварийных отклонениях выходного давления от допустимых значений. Регулятор автоматически отключится при превышении расхода газа свыше допустимых предельных значений или при отсутствии давления на входе. Резервная линия предназначена для бесперебойной работы ГРПШ в случае ремонта оборудования.
Конструктивно представляет собой металлический двухдверный шкаф с технологическим оборудованием. Для обогрева конструкции в холодное время года под днищем шкафа установлен обогреватель. Для подвода газа к обогревателю от установки предусмотрены газопровод и кран.

По запросу предоставляется схема,сертификат,разрешение, паспорт.ГРПШ-32-2У1 купить можно воспользовавшись формой обратной связи,либо позвонить по тел. 8(8452)68-05-43,76-10-26,76-10-17

Смотрите также:

ГРПШ-02-2У1 с регуляторами РДНК-У

ГРПШ-04-2У1 с регуляторами РДНК-400

ГРПШ-05-2У1 с регуляторами РДНК-400М

ГРПШ-07-2У1 с регуляторами РДНК-1000

Технические характеристики

Наименование параметра или характеристики

Значения для исполнения ГРПШ

ГРПШ-32/3

ГРПШ-32/6

ГРПШ-32/10

Регулятор давления газа

РДНК-32

Максимальное давление на входе, МПа

1,2

0,6

0,3

Диапазон настройки давления газа на выходе, кПа

2,0 – 2,5

Диаметр седла регулятора, мм

3

6

10

Пропускная способность, м3/ч, при входном давлении, МПа:

0,01

0,05

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1,2

1,3

4

7

13

17

21

24

30

37

43

47

55

64

4

9

25

40

55

70

90

105

11

23

45

75

100

Присоединительные размеры, мм:

Ду входного патрубка

Ду выходного патрубка

20

32

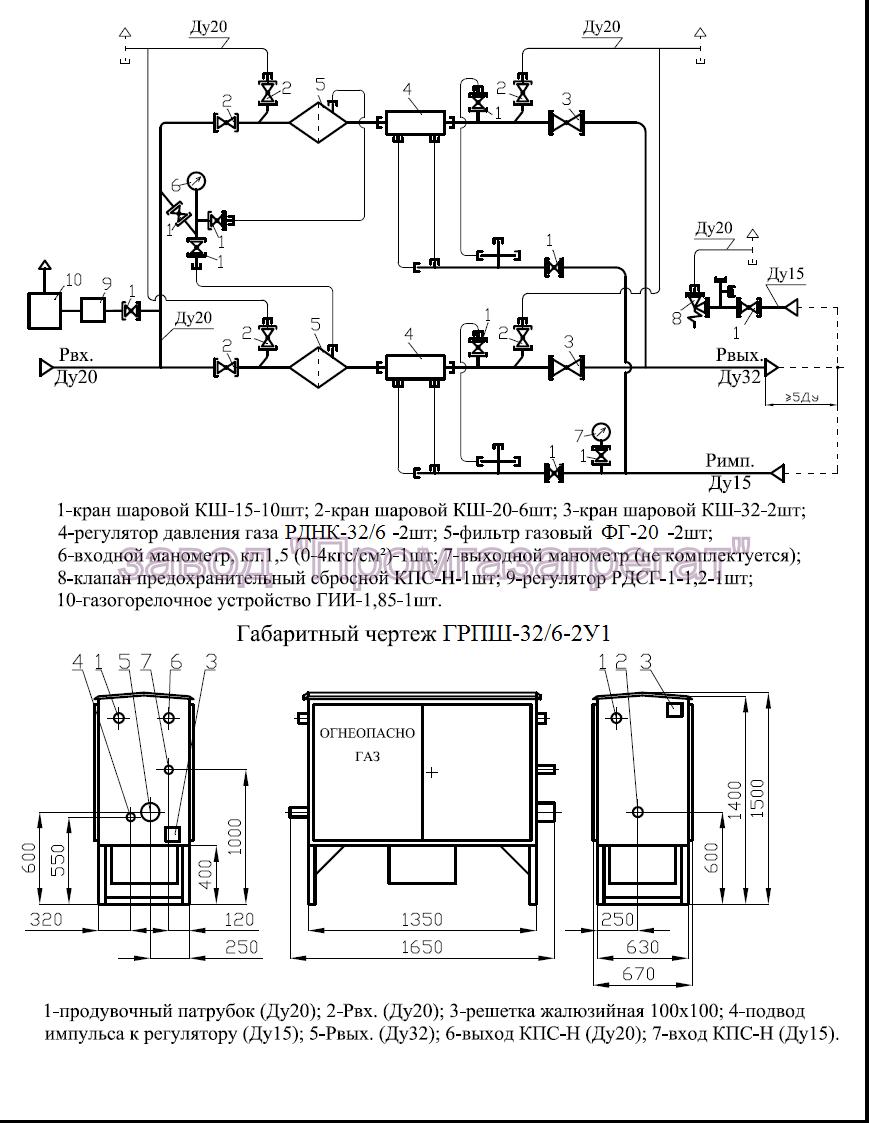

Функциональная схема ГРПШ-32-2У1

ГРПШ-32-2У1
