ГРПШ-16-2Н(В)У1

Описание

ГРПШ-16-2Н(В)У1 с регуляторами РДГ-150Н(В), или ГРПШ-16 - расшифровывается как шкафной газорегуляторный пункт имеющий две нитки, или линии редуцирования давления природного газа, основную и резервную. Резервная линия подключается на время ремонта основной линии и также имеет в своем составе запорную арматуру, фильтр газа и регулятор. В данном случае это РДГ-150Н(В). Шкаф ГРПШ имеет форму окрашенного металлического ящика с двойными дверцами.
ГРПШ может различаться по типу обслуживания; одностороннее либо двухстороннее, это зависит от места расположения шкафа.

По сути, шкаф является укрытием для технологического оборудования, от воздействия окружающей среды. Состав оборудования представлен ниже. Базовое исполнение включает наличие запорной арматуры, фильтрующей арматуры, линий редуцирования, системы защиты с клапанами-отсекателями, а также входной и выходной манометр.
По техническому заданию заказчика может быть дополнительно предусмотрена измерительная линия с технологической катушкой (имитатор) под счетчик. Так же, по согласованию устанавливается обогрев, который может быть разного типа; инфракрасная газовая горелка ГИИ, газовый обогреватель с автоматикой - ОГШН, электрический, типа ОША, и обогрев от внешнего источника. Для размещения телеметрии, также предусматривается дополнительный отсек.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С).

В состав ГРПШ входит:

  • регулятор давления газа РДГ-150Н(В) - 2шт.;
  • фильтр газовый ФГ-150 с ИПД (по заказу) - 2шт.;
  • запорная арматура (фланцевая, приварная,муфтовая);
  • предохранительный сбросной клапан ПСК-50 Н(В) - 1шт.;
  • манометр входной - 1шт.;
  • манометр выходной (по заказу) - 1шт;
  • обогреватель (газовый ОГ, ОГШН, электрический типа ОША, АГУ-5ПШ и т.д.) - 1шт. (по заказу)
  • измерительная линия с катушкой под узел учета газа RABO, RVG, TRZ, РСГ, Курс, Delta и т.д. (по заказу)
  • закладные под датчики Метран, МИДА, АИР и т. д. (по заказу)

Важно! При заказе шкафа с электрическим обогревателем, в целях экономии электроэнергии, Промгазагрегат рекомендует двухстенное исполнение с утеплителем типа URSA.

Оборудование имеет сертификат соответствия, декларации о соответствии Таможенного и Евразийского союза 5Д, отвечает требованиям промышленной безопасности! По запросу предоставляется паспорт, схема, сертификаты, декларации.


cмотрите также:

Регулятор давления газа РДГ-150 Н(В)

Ремкомплект для регулятора РДГ-150 Н(В)







Технические характеристики

Наименование

ГРПШ-16-2Н(В)-У1

Регулируемая среда

Природный газ по ГОСТ 5542-87

Регулятор давления газа

РДГ-150Н

РДГ-150В

Максимальное входное давление, МПа

1,2

Диапазон настройки выходного давления, кПа

1 — 60

60 — 600

Пропускная способность, м³/ч, при входном давлении, Мпа:

РДГ-150Н (В)

При Рвх: 0,05 МПа

2750

-

При Рвх: 0,1 МПа

4950

4950

При Рвх: 0,2 МПа

7400

7400

При Рвх: 0,3 МПа

9850

9850

При Рвх: 0,4 МПа

12800

12800

При Рвх: 0,5 МПа

14800

14800

При Рвх: 0,6 МПа

17250

17250

При Рвх: 0,7 МПа

19700

19700

При Рвх: 0,8 МПа

22150

22150

При Рвх: 0,9 МПа

24600

24600

При Рвх: 1,0 МПа

27050

27050

При Рвх: 1,1 МПа

29500

29500

При Рвх: 1,2 МПа

32000

32000

Неравноммерность регулирования, %

±10

Диапазон настройки давления, срабатывания отключающего устройства, кПа:



При повышении входного давления, МПа:

0,0003 — 0,003

0,01 — 0,03

При понижении входного давления, МПа:

0,003 — 0,07

0,07 — 0,7

Предохранительный сбросной клапан

ПСК-50Н/С/В

Давление начала срабатывания сбросного клапана, кПа

2-20/20-300/125-1000

Температура окружающего воздуха, °С

-40...+60

Система обогрева

ГАЗОВОЕ «ДА» / «НЕТ»

Расход для системы обогрева, м³/ч

0,05±15%

Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм


Ду 150 Ду 150 Ду 32

Соединение: входного патрубка, выходного патрубка, импульса

Сварное, по ГОСТ 16037-80

Межремонтный интервал (ТР, ТО)

3

Средний срок службы, лет

15

Назначенный срок службы, лет

40

Масса, кг

650

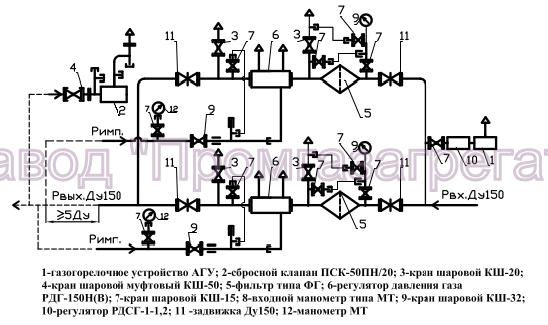

Функциональная схема ГРПШ-16-2Н(В)У1

Функциональная схема ГРПШ-16-2Н(В)У1

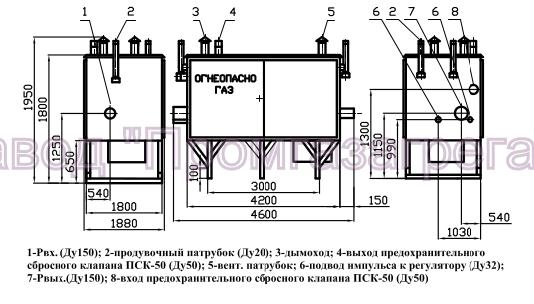

Габаритный чертеж

grpsh-16-2nv-u1-2s габаритка



ГРПШ-16-2Н(В)У1 купить или узнать цену можно воспользовавшись формой обратной связи формой обратной связи, либо позвонить по тел. 8(8452)40-05-31, 8(800)505-69-17. Для получения разрешительных документов (сертификат качества, сертификат промышленной безопасности, декларация соответствия таможенного союза, разрешение на применение, паспорт изделия, сертификат Газсерт), уточнения технических характеристик, сроков производства, запроса габаритной, функциональной схемы  - отправляйте запрос на электронную почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
