ГРПШ-15-2Н(В)У1

Описание

ГРПШ-15-2Н(В)У1  на регуляторах РДГ-80Н(В) расшифровывается как газорегуляторный пункт шкафной, оснащен двумя линиями редуцирования (основная и резервная)  выполняется в виде металлического шкафа с  дверцами  с одной, либо двух сторон, соответственно  одностороннее и двухсторонне обслуживание. При эксплуатации в северных регионах исполнение стенок может быть двойным  с утеплителем . Внутри шкафа располагается технологическое оборудование(трубопроводы с регуляторами давления газа, запорная арматура, приборы КИПиА.)Для обогрева  применяются газо-горелочные устройства типа ОГ и т.д., расположенные в нижней части шкафа, или электрические обогреватели типа ОША, в зависимости от задания заказчика.

Завод «Промгазагрегат» по тех.заданию заказчика изготавливает в том числе газорегуляторные пункты с дополнительным отсеком под телеметрию(приборы  для сбора данных о давлении на входе/выходе, температура и т.д., регистрации и передачи на пункт диспетчера)

Данный тип газорегуляторных пунктов применяются при газификации в основном промышленных объектов для понижения высокого давления в газопроводе на среднее или низкое с последующем фиксированием в требуемых пределах, независимо от изменения расхода газа и давления на входе.

По запросу предоставляется схема,сертификат,разрешение, паспорт.ГРПШ-15-2Н(В)У1 купить можно воспользовавшись формой обратной связи,либо позвонить по тел. 8(8452)76-10-26,76-10-17

Смотрите также:

ГРПШ-13-2Н(В)У1 на регуляторах РДГ-50Н(В)

ГРПШ-16-2Н(В)У1 на регуляторах РДГ150Н(В)

 Технические характеристики

Наименование параметра

ГРПШ-15-2ВУ1

ГРПШ-15-2НУ1

Тип регулятора давления газа

РДГ-80В

РДГ-80Н

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, оС

-40…+60

-40…+60

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

60...600

1,5...60

Диапазон настройки давления срабатывания отключ. устройства, кПа



при пониж. Рвых

(0,15…0,5)*Рвых. (но не менее 0,0009 МПа)

(0,15…0,5)*Рвых. (но не менее 0,0009 МПа)

при повыш. Рвых

(1,25…1,5)*Рвых

(1,25…1,5)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:

Седло 65

Седло 65

0,05 МПа

- (для пунктов с регуляторами РДГ-80В)

- (для пунктов с регуляторами РДГ-80Н)

0,1 МПа

2144

2200

0,3 МПа

4335

4400

0,6 МПа

7163

7700

0,9 МПа

10930

11000

1,2 МПа

-

14300

Давления срабатывания сбросного клапана, МПа

1,15*Рвых

1,15*Рвых

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:



2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое по ГОСТ 12820-80

Фланцевое по ГОСТ 12820-80

Условный проход, Ду



на входе

80

80

на выходе

80

80

импульса

25

25

Масса, кг (не более)

550

550

Масса, кг (не более) с обогревом

600

600

Масса, кг (не более) с узлом учета

650

650

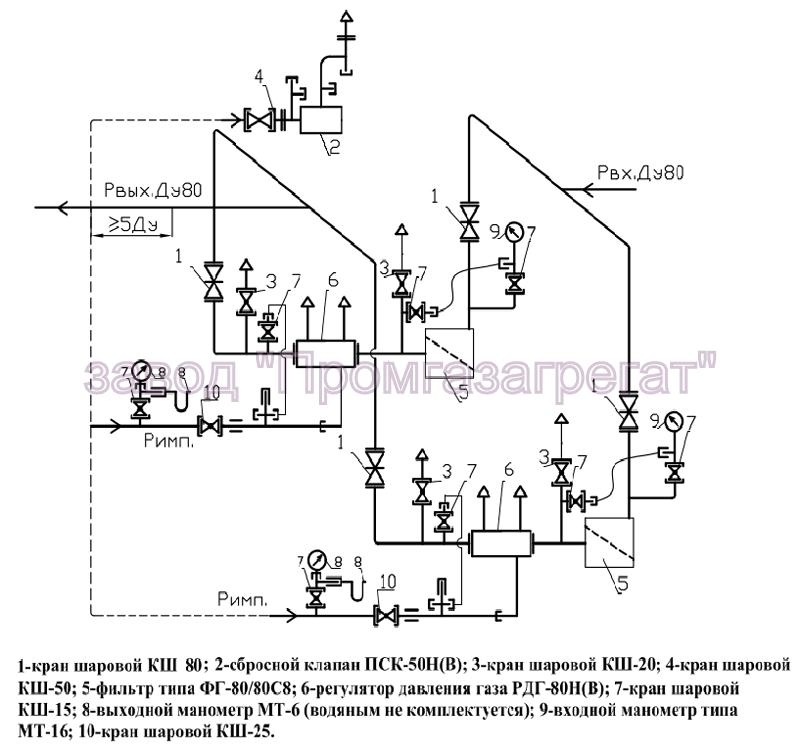

Функциональная схема ГРПШ-15-2Н(В)У1

grpsh-15-2nv-u1-1s

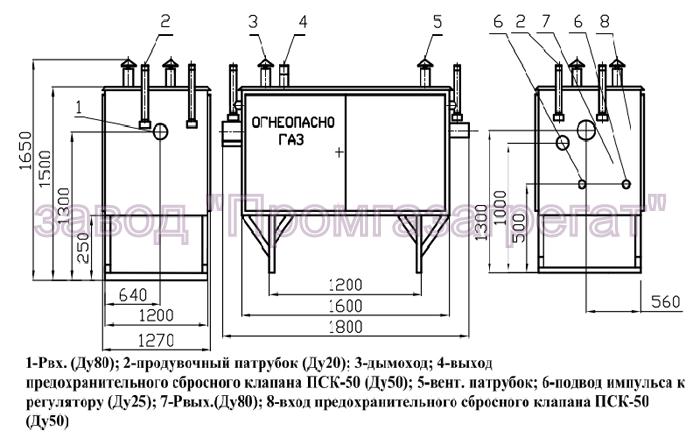

Габаритный чертеж

grpsh-15-2nv-u1-2s габаритка
