ГРПШ-05-2У1

Описание



Шкафной газорегуляторный пункт ГРПШ-05-2У1 в составе регуляторов РДНК400М представляют собой металлический шкаф с дверцами с одной стороны(одностороннее обслуживание),либо с двух сторон(двухстороннее обслуживание),внутри располагается технологическое оборудование, это система трубопроводов с редукторами и запорной арматурой,иногда по заданию заказчика изготавливаются с дополнительным отсеком под телеметрию(аппаратура для сбора, регистрации и отправки данных на диспетчерский пульт), предназначаются для редуцирования входного давления высокого/среднего,на необходимое среднее/низкое давление на выходе уже непосредственно потребителю.Также газорегуляторные пункты посредствам установленного(ых) фильтра(ов) очищают газ от механической примеси.

завод "Промгазагрегат" изготавливает также ГРПШ с дополнительной линией для дальнейшего монтажа счетчика или узла учета газа.Для эксплуатации шкафа в суровых климатических условиях,возможно северное исполнение ХЛ1 (двойные стенки с утеплителем),с установкой газового либо электрического обогрева.

Купить ГРПШ-05-2У1 Вы можете воспользовавшись обратной связью, или позвонить по тел. 8(8452)76-10-26

Смотрите также:

Технические характеристики ГРПШ-05-2У1

Наименование ГРПШ-05-2У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДНК-400М
Максимальное входное давление, МПа 0,6
Диапазон настройки выходного давления, кПа  2,0 — 0,5
 Пропускная способность, м³/ч, при входном давлении, Мпа:  РДНК-400М
 При Рвх: 0,05 МПа  55
 При Рвх: 0,1 МПа  100
 При Рвх: 0,2 МПа  180
 При Рвх: 0,3 МПа  300
 При Рвх: 0,4 МПа  400
 При Рвх: 0,5 МПа  500
 При Рвх: 0,6 МПа  600
 Неравноммерность регулирования, %  ±10
 Диапазон настройки срабатывания, кПа:
 При повышении входного давления, кПа:  1,2 — 1,8
 При понижении входного давления, кПа:  0,2 — 0,5
 Клапан предохранительный сбросной  КПС-Н
 Давление начала срабатывания сбросного клапана, кПа  2,5 — 6,5
 Температура окружающего воздуха, °С  -40...+60
 Система обогрева  ГАЗОВОЕ «ДА» / «НЕТ»
 Расход для системы обогрева, м³/ч  0,05±15%

 Присоединительные размеры:

входного патрубка, мм

выходного патрубка, мм

импульса, мм

 Ду 50 Ду 50 Ду 15
 Соединение: входного патрубка, выходного патрубка, импульса  Сварное, по ГОСТ 16037-80
 Межремонтный интервал (ТР, ТО)  3
 Средний срок службы, лет  15
 Назначенный срок службы, лет  40
 Масса, кг  150



Функциональная схема ГРПШ-05-2У1

grpsh-05-2u1-1s

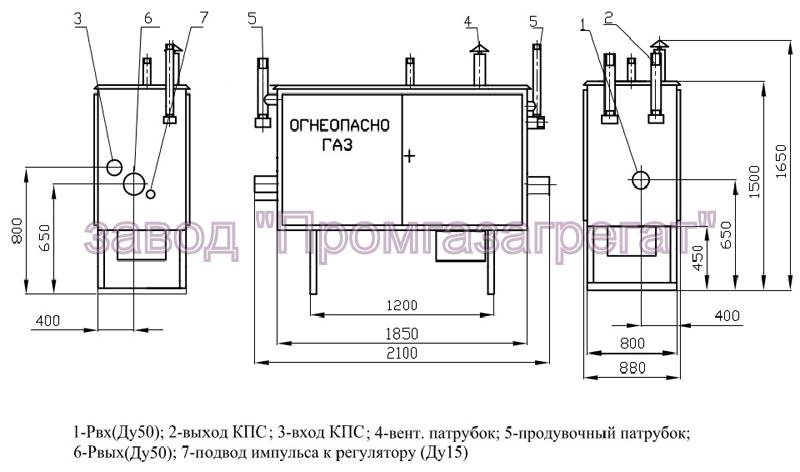

Габаритный чертеж

grpsh-05 габаритка
