ГРПШ-03М-2У1



Описание

Газовый редуцирующий пункт ГРПШ-03М-2У1 имеет в составе две линии редуцирования оснащенных регуляторами РДСК-50М с помощью которых происходит понижение давления от высокого до среднего или низкого, и далее, газ уже требуемого давления поступает потребителю.

ГРПШ такого типа применяются: в системах газоснабжения сельских и городских населенных пунктах, коммунально-бытовых зданиях, а также промышленных и сельскохозяйственных объектах.
В случае ремонта оборудования газ поступает к потребителю через резервную линию. Для увеличения пропускной способности можно использовать две линии одновременно.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С).

По техническому заданию заказчика завод«Промгазагрегат» оснащает шкафные пункты следующим оборудованием:
- обогрев газовые обогреватели ГИИВ,АГУ-5,ОГШН,электрообогреватель ОША), применяются в холодное время года.
- узел учета газа СГ-ЭКВз,КИ-СТГ,СГ-ТК и т.д.
- отсек под телеметрию (сбор,регистрация параметров и отправка на диспетчерский пункт).А также монтаж телеметрии.
- двустенное исполнение с утеплителем.

Принцип работы ГРПШ:

Газ по входному трубопроводу через входной кран поступает в фильтр (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан и происходит выброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входе и выходе устанавливаются манометры предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. Также для удобства возможен монтаж датчиков перепада давления ДПД-5 ,10, или ИПД-5, 10. Максимально допустимый перепад давления на кассете фильтра 10кПа.

 По запросу предоставляется разрешение, сертификат, паспорт, функциональная схема. ГРПШ-03М-2У1 купить можно воспользоваться формой обратной связи, либо позвонить по тел. 8(8452)68-05-34,76-10-26,76-10-17

Технические характеристики



Наименование параметра

Значение

Тип регулятора давления газа

РДСК-50М-1

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, оС

-40…+60

Давление газа на входе, Рвх, МПа

0,05...1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

10...16

Неравномерность регулирования, %

+/-10

Диапазон настройки срабатывания предохранительного сбросного клапана (КПС-С), МПа / точность срабатывания

0,01...0,4 +/-10

Диапазон настройки давления срабатывания отключ. устройства, кПа

при пониж. Рвых

(1,2…1,5)*Рвых

при повыш. Рвых

(0,3…0,5)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:

0,05 МПа

45

0,1 МПа

92

0,3 МПа

192

0,6 МПа

336

0,9 МПа

480

1,2 МПа

624

Присоединительные размеры:

входного патрубка, мм

Ду50

выходного патрубка, мм

Ду50

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

Сварное по ГОСТ16037-80

Срок службы, лет

15

Масса, кг (не более)

120

с обогревом

150

с узлом учета

160



ГРПШ-03М2-2У1 на базе РДСК-50М-2

Наименование параметра

Значение

Тип регулятора давления газа

РДСК-50М-2

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, оС

-40…+60

Давление газа на входе, Рвх, МПа

0,05...1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

16...40

Неравномерность регулирования, %

+/-10

Диапазон настройки срабатывания предохранительного сбросного клапана (КПС-С), МПа / точность срабатывания

0,01...0,4 +/-10

Диапазон настройки давления срабатывания отключ. устройства, кПа

при пониж. Рвых

(1,2…1,5)*Рвых

при повыш. Рвых

(0,3…0,5)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:

0,05 МПа

-

0,1 МПа

-

0,3 МПа

264

0,6 МПа

480

0,9 МПа

640

1,2 МПа

800

Присоединительные размеры:

входного патрубка, мм

Ду50

выходного патрубка, мм

Ду55

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

Сварное по ГОСТ16037-80

Срок службы, лет

15

Масса, кг (не более)

120

с обогревом

150

с узлом учета

160

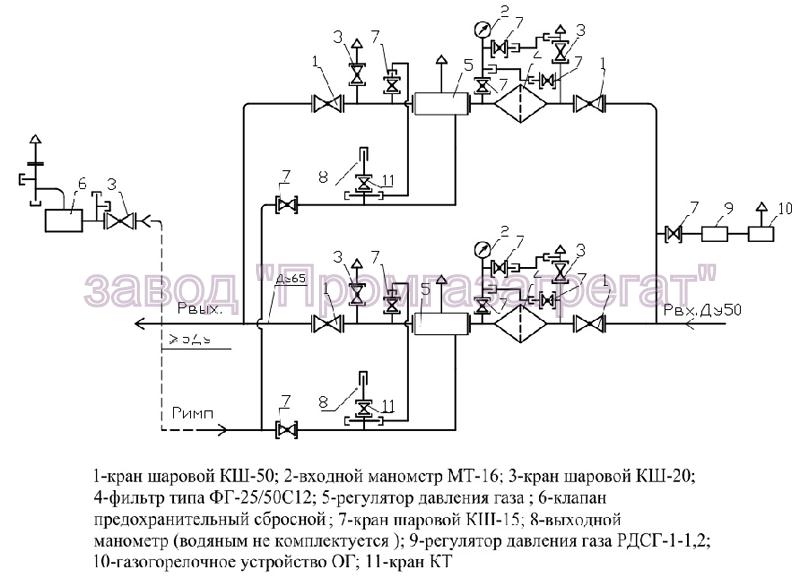

Функциональная схема ГРПШ-03М-2У1

grpsh-03m-2u1-3s

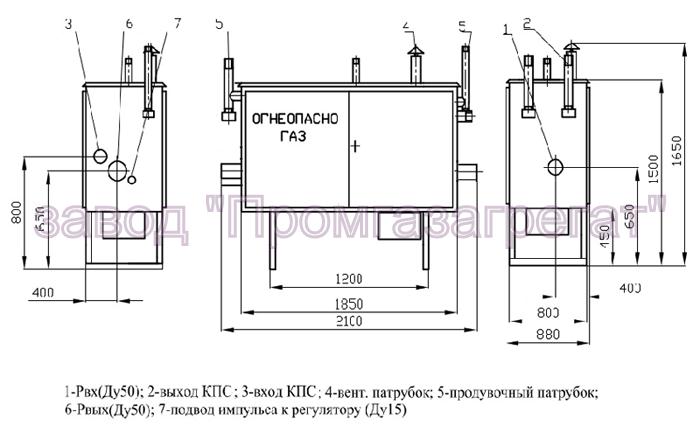

Габаритный чертеж

grpsh-03m-2u1-4s габаритка
