ГРПШ-02-2У1

Описание

Газовый пункт шкафной "ГРПШ-02-2У1" с основной и резервной линией редуцирования, на базе регуляторов давления газа "РДНК-У" предназначены для редуцирования(понижения) высокого либо среднего давления на требуемое более низкое и автоматическое его поддержание в заданных пределах, а так же аварийного прекращения подачи газа при нештатных ситуациях на газопроводе.Применяются ГРПШ при газификации коммунально-бытовых,промышленных и сельскохозяйственных объектах.Возможно исполнение с газовым или конвекторным обогревателем.

При необходимости ремонта оборудования (регулятор давления,запорная арматура и т.д.) основной линии, газ поступает через вторую линию(резервную).Возможно также использование двух линий одновременно с соответствующем возрастанием пропускной способности.

По запросу предоставляется схема,сертификат,разрешение, паспорт.ГРПШ-02-2У1 купить можно воспользовавшись формой обратной связи,либо позвонить по тел. 8(8452)68-05-43,76-10-26,76-10-17

Смотрите также:

Технические характеристики

Наименование параметра

Значение

Тип регулятора давления газа

РДНК-У

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, оС

-40…+60

Диапазон настройки давления газа на выходе, Рвых, кПа

2..5

Неравномерность регулирования, %

+/-10

Максимальное входное давление, Рвх, МПа

0,6

Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа

1,9...5,5

Диапазон настройки давления срабатывания отключ. устройства, кПа



при пониж. Рвых

(0,2…0,5)*Рвых

при повыш. Рвых

(1,2…1,8)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:



0,05 МПа

55

0,1 МПа

100

0,3 МПа

250

0,6 МПа

500

1,2 МПа

1000

Присоединительные размеры:



входного патрубка, мм

Ду50

выходного патрубка, мм

Ду65

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

сварное по ГОСТ 16037-80

Срок службы, лет

15

Масса, кг (не более)

120

с обогревом

150

с узлом учета

160



Функциональная схема ГРПШ-02-2У1

grpsh-02-2u1-1s

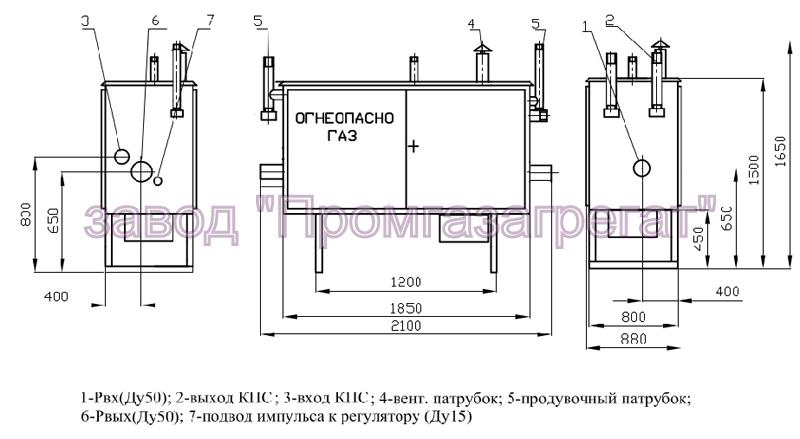

Габаритный чертеж

grpsh-02-2u1-2s габариты
